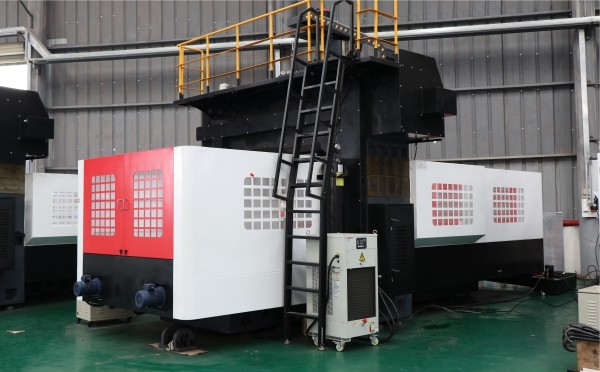

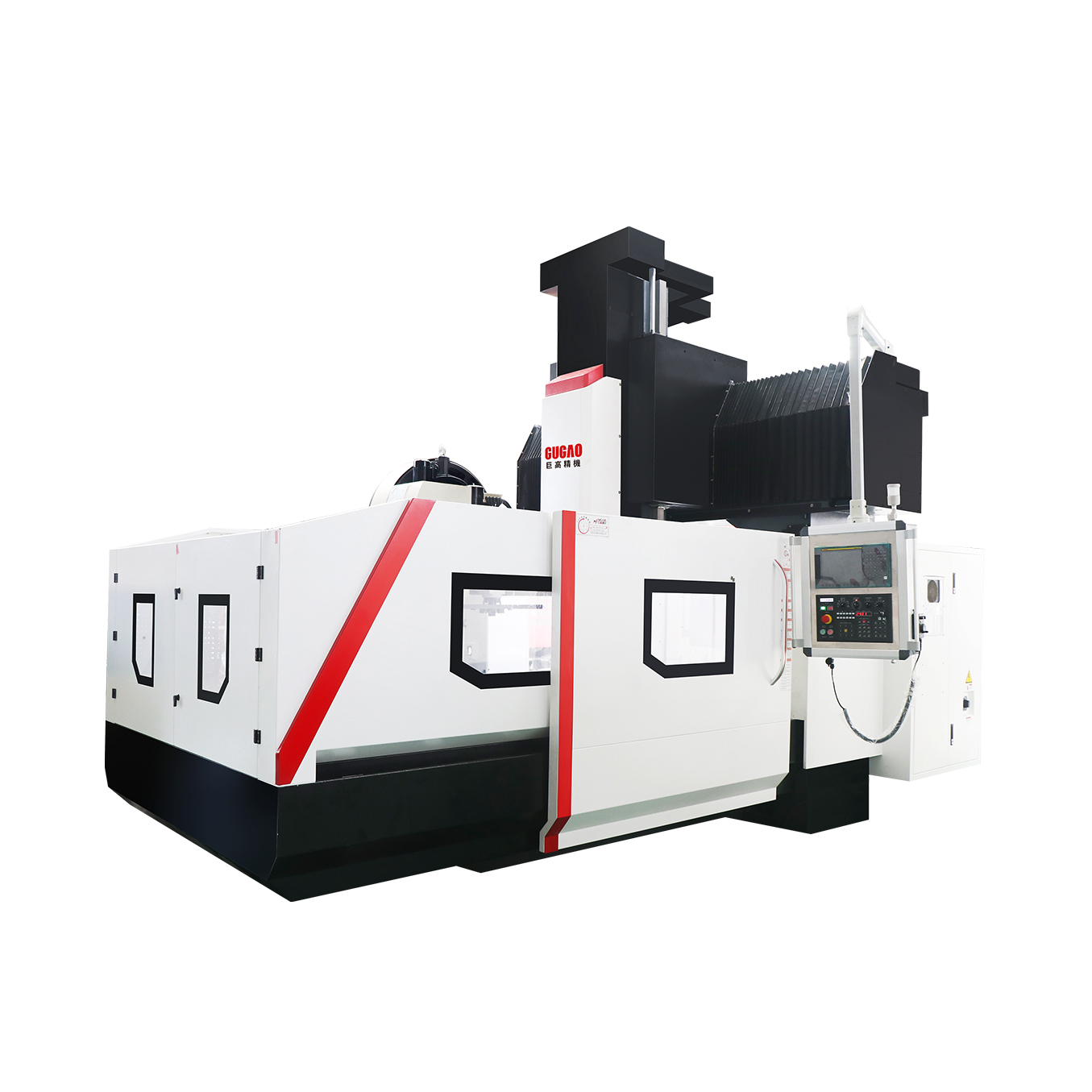

龙门加工中心GM-5022
产品分类:
大型龙门加工中心
型号规格:
GM-5022
系统配置:
FANUC 0I-MF a(1)包
主轴配置:
6000转
刀库配置:
圆盘式24/选配
TAG:
卧式加工中心 龙门加工中心 立式加工中心 巨高机床 攻钻中心机 卧式加工中心机 钻攻机 数控机床 线轨加工中心厂家 线轨机床品牌 线轨加工中心 加工中心 如何区分 喜报 总投资20亿元 巨高机床项目 台山市工业新城园区 参展报道 2020年GME 广东机床展 刀具安装 典型问题 解决方法 作业指导书 CNC作业指导书 加工中心作业指导书 汽车产业 机床行业带来的机遇与挑战 不同的金属材料 切削起来有什么不同? 数控加工刀具磨损快的原因 数控加工刀具磨损快解决方案 第21届中国国际机床装备展览会 第23届青岛国际机床展览会 钣金加工中的应用 HM-80H加ZF齿轮箱 HM80H加ZF齿轮箱 对刀点位置 对刀点的选择方法有哪些? 注塑模具 九大故障 九个解决方案! 5种方法 改善机械零件加工表面粗糙度 中国仍为全球最佳汽车产业投资地 2020年1-4月机床工具行业运行概况 UG/NX10.0 后置处理的研究 整体叶轮 数控加工工艺研究 叶轮实施 硬轨和线轨的区别 线轨和硬轨哪个好 模具加工工艺流程 模具加工注意事项 程序代码大全 数控加工必备 模具经典之作 汽车空调壳体模具结构剖析 【展会预告】 盛装出席 2020年浙江(玉环)机械展 立式加工中心分为几个档次 模具故障常见有哪些 出现故障要怎么去解决 请看这篇文章。 机械钢材料 模具加工钢材料 常见钢材料 钢材料特征 HC2540L 数控车床HC2540L 【新手必看】 3轴 3+2轴 5轴加工的区别是什么? 总结七种常用的金属切削方法 金属切削方法以及比较 金属切削方法建议收藏! 从事制造业 影响机械加工安全生产因素 四大安全生产因素是什么? 数控加工中心是怎样的一种设备? 注意四大要点 使用卧式加工中心注意四大要点 机加工 最基本常用的十大夹具 搞机械怎能不知道! 850plus 加工中心850plus 线轨立式加工中心850plus 立式加工中心850plus 线轨850plus 5G基站加工中心 5G网络加工设备 5G基站加工设备 5G网络加工中心 头盔模具快速加工机器 头盔模具机加工设备 摩托车头盔模具

龙门加工中心GM-5022基本特点

该机床的强度、高刚性化设计和大流量排屑通道的结构特点,能满足各种基础大件、板件、盘类件、壳体件、模具等多品种零件进行数控加工。工件在一次装夹后可高精度、 效率的连续完成铣、镗、钻、铰、刚性攻丝等多种工序的加工,适应各种行业挑战性的机械。

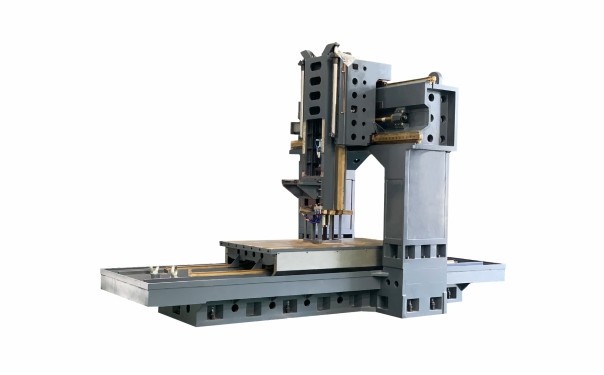

床身铸件

各大铸件采用树脂砂造型的强度 HT300 孕育铸铁以及合理的布肋结构,刚性好、稳定性强。

所有铸件均经退火及长时间自然时效处理,更大程度去除残余内应力,保证机台长期要求之高精度与使用寿命。

底座内部肋高采用 V 型结构设计,大幅提高刚性,宽大承载面,大载重时仍维持更佳动态水平精度;

卷屑槽与底座一体式成形,强化机械刚性,增加加工时机床稳定性,且无漏水疑虑。

加宽滑道设计,机头重心平均紧靠于横梁中心,达到更佳之运动精度及重切削能力,凸显独特的高稳定性。

加大立柱、横梁,全箱型筋骨设计,强化机械刚性,抑制加工所产生的震动。


滚柱丝杆

C3 级滚柱丝杆,零背隙及高刚性,两端固定支撑,预拉伸。结构刚性强,热稳定性佳,精度保持性好。

XYZ轴台湾上银精 P 级(高精)线性导轨,确保整机的移动速度、刚性及机台精度。日本进口高精度斜角轴承,XY轴 4 对 3 ,Z轴3对2的轴承设计,大幅提高加工的稳定性。

X/Y/Z 三轴滑道,采用完全支撑设计,在有效行程内任意移动位置,仍受到滑轨完全支撑,无悬空现象,确保切削之稳定性,滑道之精度及机床寿命。



润润滑系统

所有运动的零部件有完善的润滑系统,全润滑采用脱压式润滑油泵,集中自动润滑设计,定时定量给导轨、滚珠丝杆供应润滑油,并配置铝油管,耐久可靠。


电机/主轴

搭配直联式12000转/15000转主轴

主轴搭配循环油冷系统,降低主轴高速旋转时产生的温升现象,采用差温模式,让主轴温度始终与环境温度低于2度左右,保证主轴表面无结露,确保主轴寿命及精度。


冷却系统

机床应配备刀具及加工零件的冷却系统:有足够数量的喷嘴,流量可调。冷却液建议采用乳化无腐蚀液体。


机床防护

机床的床身导轨(X轴)采用伸缩防护罩;

横梁导轨(Y轴)采用风琴式防护;

机床整机采用半封闭防护,以防铁屑及冷却液飞溅,有效保护传动部件的同时使操作者也能在安全舒适的环境下工作。

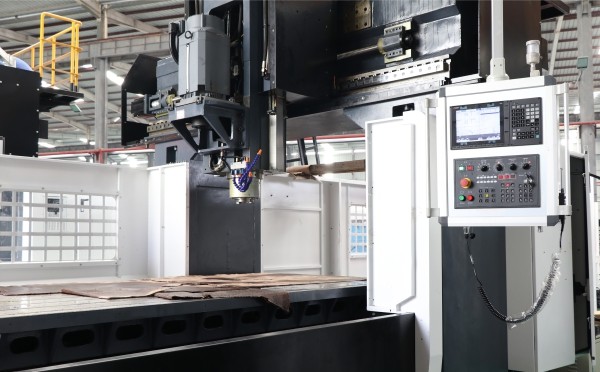

控制系统

采用发那科、三菱、西门子等国际主流控制系统,加工效率更高、精度更有保障。


排屑系统

工作台上被加工下来的铁屑通过床身两侧的螺旋式排屑器上,再由提升式排屑器将切屑送到小车中。



制程检测

所有机床出厂 100%经过镭射校准三轴背隙精度,定位精度: 0.005/300mm 重复精度:0.003/300mm。

双球循圆及严格静态/动态测试,保证了在做三轴切削时弧面的精度和光洁度。

采用严格的德国 VDI 3441 标准进行定位精度检验,全行程来回各3 次,取其统计数据,可以充分确保产品定位精度。

推行 ISO9001 品质管理体系,严格执行品质检验,确保产品品质。


设备外观

机床整机钣金外观设计与机床配色简洁大方,科技感十足;

机床采用超大的单开门设计,不仅使操作人员在装卸工件时毫无狭窄感,即便是第四轴的进出与安装也大有余地;

采用超大水箱,标配双螺杆加链条排屑器设计;

无论冷却水量开至更大都不会断流,更不会造成机床漏水。


友情提醒:购买龙门加工中心GM-5022产品,请拔打公司全国服务热线:400 9636 818,了解龙门加工中心、龙门加工中心价格、龙门加工中心生产厂家、龙门加工中心使用说明,均可仔细浏览本网页

广东省制造业500强、国家高新技术企业-巨高机床,主营:CNC加工中心,钻攻中心,立式加工中心,卧式加工中心,龙门加工中心、数控车床,数控镗床,龙门加工中心厂家,数控龙门,加工中心,数控机床,具机床集团化产业链,知识产权80多项,研发人员80多人,600多名员工,专为客户提供全套的金属切削机床技术解决方案。



龙门加工中心GM-5022是基于国际流行的、先进的、柔性机床的设计理念开发,适用于航空航天、造船、发电、军工、重机、机车、机床、纺织机械、印刷机械、汽车覆盖件模具等行业等各类大型工件的机械加工。该机床的高强度、高刚性化设计和大流量排屑通道的结构特点,使其特别适用于包括钛金属、工具钢等各种金属材料的高速机械加工。
