最全模具分类,搞懂这些才算是模具工程师
  • 作者:巨高精机 点击次数:  日期:2020-04-28 16:07:36 TAG: 模具分类 模具工程师

一、模具分类:

按硬度分类:软模、硬模(淬火处理)。

按质量等级分类:一级 二级 三级 四级

按难度分类:A级 B级 C级 D级

按模具大小分类:特大型 大型 中型 小型


二、模具硬模和软模的定义:

1、模具硬度:软模、硬模

1)软模:模具钢材已预硬,无需淬火处理,但硬度较低,HB在400以下,生产寿命在50万次以内,应用广泛。

2)硬模:模具钢材经退火处理,加工分两次粗加工与精加工,粗加工后再进行淬火处理,硬度在HRC48°以上,粗加工后要保留0.2左右的加工余量,因淬火处理后,工件会变形,以防精加工达不到工件要求。生产寿命在50~100万次以上,小型模具应用最多。

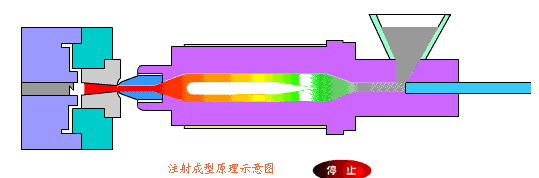

最全模具分类,搞懂这些才算是模具工程师


三、模具质量等级:一级 二级 三级 四级

1、一级模具质量

1、模具:必须能有一百万或以上的开模次数。

此乃一级模具,客户要求必须用最好的物料及配件配合做成

最好的模具 。

2、一级模具的要求如下:

(1)详细的模具设计(连电脑图和物料);

(2)模胚硬度最少要有HB280;

(3)模仁必需最少见硬HRC50,所有行位及配件等亦必要淬硬;

(4)要中托边司管顶针;

(5)行位必定要有耐磨片;

(6)温度控制监察器须按可行性,而装在模、哥或行位;

(7)建议将全部冷却水道做镀镍(ELECTROLESS NICKEL PLATING)用意在防止生锈及容易清理;

(8)分模线必要加定位锁。

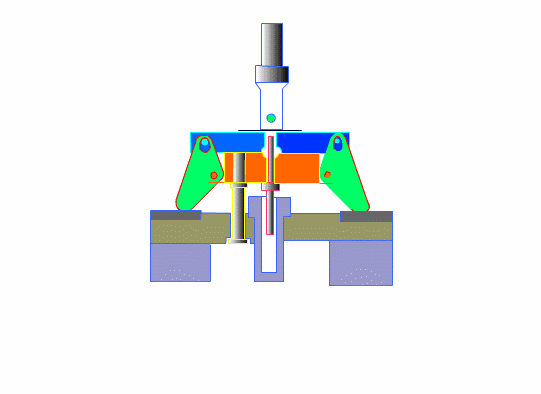

最全模具分类,搞懂这些才算是模具工程师


2、二级模具质量

1、模具:必须能有五十万或以上的开模次数。

此乃二级和高级质量的模具,必须用好的物料及配件,并于模具的公差亦有一定的标准(尺寸精度)。此模亦要求有顶好的质量。

2、二级模具的要求如下:

(1)建议做详细的模具设计

(2)模胚硬度最少要有HB280

(3)模仁必需最少见硬HRC48,所有行位及配件等亦必要求热处理

(4)温度控制监察器须按可行性,而装在模、哥或行位

(5)分模线必要加定位锁

(6)以下之要求会于个别要求及在报价时而定立


3、三级质量模具

1、模具:必须能有二十五万或以上的开模次数。此乃一般的模具要求,生产亦为中生产模具。

2、三级模具的要求如下:

(1)建议做模具设计

(2)模胚硬度最少要有HB165

(3)模仁必需最少为HB280

(4)除以上3点基本要求外,其它均视作选择性的额外要求

最全模具分类,搞懂这些才算是模具工程师


4、四级质量模具

1、模具:要求大约1万啤次。此乃低生产模具,一般而言没有什么特别要求,但模具质量仍需好及客户接受。

2、四级模具的要求如下:模具人杂志微信专注、专业@@

(1)建议做模具设计

(2)模胚可能是一般的铜材或铝

(3)模肉可用铝或用客户同意下的钢材

(4)除以上3点基本要求外,其它均视作选择性的额外要求

四、模具难度:A级 B级 C级 D级

A级:有多个行位以及斜顶多次分型、抽芯及旋转抽芯等结构很复杂的模具。

B级:有多个(二~四个)行位斜顶二到三次分型及有抽core等模具结构较复杂。

C级:简单的细水口进胶模具,有一、二个行位、斜顶等结构一般的模具。

D级:大水口模具,二板模具,无行位、无斜顶等结构简单的模具。

五、模具大小:特大型 大型 中型 小型

特大型:模具宽度在800mm以上模具。

大型:模具宽度在600~800mm(不含800)之间的模具。

中型:模具宽度在350~600(不含600)之间的模具。

小型:模具宽度在350以下的模具。
