数控龙门铣床分类及使用特点
  • 作者:巨高机床 点击次数:  日期:2020-02-29 15:41:37 TAG: 数控龙门 龙门铣床 龙门分类 龙门使用特点

所谓数控龙门铣床,是指具有门式布局和卧式长床身的铣床。龙门铣床加工精度和出产率均较高,适合在成批和大量出产中加工大型工件的平面和斜面。数控龙门铣床还可加工空间曲面和一些特型零件。龙门铣床由立柱和顶梁构成门式布局。横梁可沿两立柱导轨作升降运动。横梁上有

1~2个带垂直主轴的铣头,可沿横梁导轨作横向运动。两立柱上还可别离设备一个带有水平主轴的铣头,它可沿立柱导轨作升降运动。这些铣头可一同加工几个外表。每个铣头都具有独自的电动机

(功率最大可达 150千瓦)、变速安排、操作安排和主轴部件等。加工时,工件设备在作业台上并随之作纵向进给运动。大型龙门铣床(作业台6×22米)的总分量达850吨。龙门铣床还有一些变型以习惯不一样的加工目标。①龙门铣镗床:横梁上装有可铣可镗的铣镗头,其主轴(套筒或滑枕)能作轴向机动进给并有运动微调设备,微调速度可低至5毫米/分。②桥式龙门铣床:加工时作业台和工件不动,而由龙门架移动。其特征是占地面积小,承载才能大,龙门架行程可达20米,便于加工特长或特重的工件外形与龙门刨床类似,差异在于它的横梁和立柱上装的不是刨刀刀架而是带有主轴箱的铣刀架,而且龙门铣床的纵向作业台的往复运动不是主运动,而是进给运动,而铣刀的旋转运动是主运动。在龙门铣床上可以用多把铣刀一同加工外表,所以出产功率比较高,适用与成批和单件出产,用以加工中型和大型工件。龙门铣床的主参数为作业台面宽度。

2.2、移动式龙门铣床移动式龙门铣床是龙门铣床中的一种。其布局特征和运动方式是:龙门铣床床身上装设有

X轴导轨,龙门铣床作业台跨过紧固在该床身上。作业台上方活动跨过架起有龙门架,龙门架还包含有:龙门架拖板,龙门架拖板活动夹持于该

X轴导轨上。横梁上装设有

Y轴导轨,立柱夹持于该Y轴导轨上。Z轴导轨装设于立柱上,铣头可沿立柱导轨移动。加工时作业台和工件不动,而由龙门架移动。其特征是具有满意的刚性,功率高,操作便利,布局简略,承载才能大,龙门架行程大,便于加工特长或特重的工件。

移动式龙门铣床的最大长处是:

(1)机床占地面积小。作业台移动式龙门铣床,整机长度有必要两倍于纵向行程长度,而移动式龙门铣床的整机长度只需纵向行程加上龙门架旁边面宽度即可。

(2)机床的动态呼应好。移动式龙门铣床选用的是固定作业台,一般与床身

整体铸出,龙门布局纵向运动的驱动力矩等值不变,不会因工件的承载分量的改

变而改变,然后保证了加工精度和机床的呼应功能。

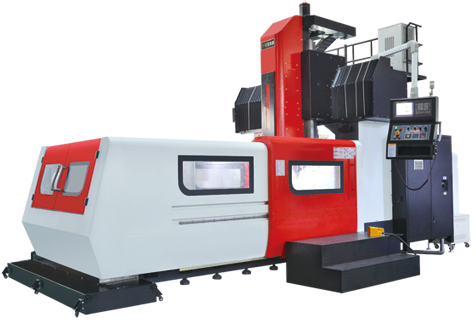

数控龙门铣床分类及使用特点(图1)
